物聯網_Wifi篇 WeMos D1 Mini 設定

-
物聯網_Wifi篇 WeMos D1 Mini 設定
1.WeMos D1 Mini介紹
物聯網應用中，晶片選擇大部分都會使用ESP-8266
相關圖片

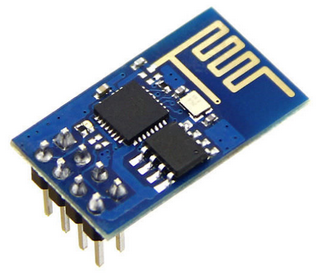

ESP-8266成員眾多，但大家常講的8266其實是ESP-01或ESP-01S，只有一個IO2可用，
且只是數位輸出、輸入，還有一腳IO0要用來燒錄用，故在使用不是那麼方便。
因此在使用ESP-8266來當作開發物聯網的晶片，強列建議使用WeMos D1 Mini或使用NodeMcu
為何建議使用上列兩款晶片，因為這兩款具有開發板的功能，也就是用MicroUSB線就可開發，
不像開發ESP-01還要有USBtoTTL，不方便極了。



那WeMos D1 Mini size較小，有11pin 可當I/O，這在應用上絕對夠，其中一隻腳是A/D輸入，
對於一些感測器是非常好用。

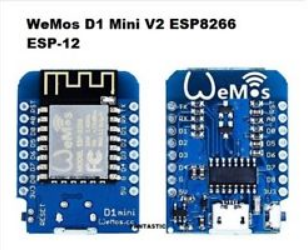

WeMos D1 Mini照片與腳位圖


WeMos D1 Mini等同於 Arduino+ESP-8266，具有11隻I/O腳位，及wifii功能
=
+

WeMos D1 Mini的wifi可設定成三種工作模式：
  1. AP mode：基地台模式，可接受筆電、手機連線，且有dhcp功能
  2. STA mode：工作站模式，可連上其它wifi AP
  3. AP+STA mode：混合模式，具有上方兩種功能，但不能當作ip分享器
WeMos D1 Mini的I/O腳控制方式如同Arduino一樣，內建LED是IO2，不同於Arduino UNO是內建IO13
2.WeMos D1 Mini開發軟體
WeMos D1 Mini架構同ESP-8266，因此可用Arduino IDE 來開發
(1)設定 Arduino IDE
下載後安裝，啟動Arduino IDE會發現並不支援ESP-8266家族晶片
如何增加硬體項目，進入檔案/偏好設定
將此連結填入：http://arduino.esp8266.com/stable/package_esp8266com_index.json　後再按確定

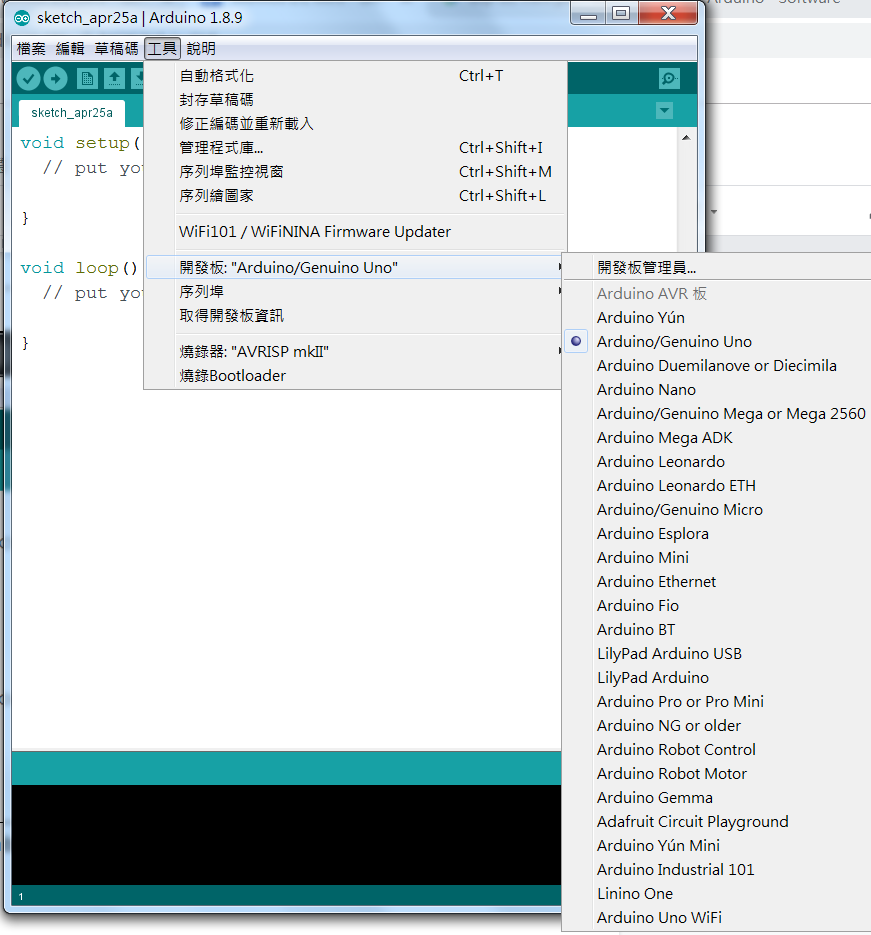

點選開發板管理員
1：輸入8266，等一會會出現2、3，做完2丶3就等一段時間就裝好了，前題對外網路一定要能通

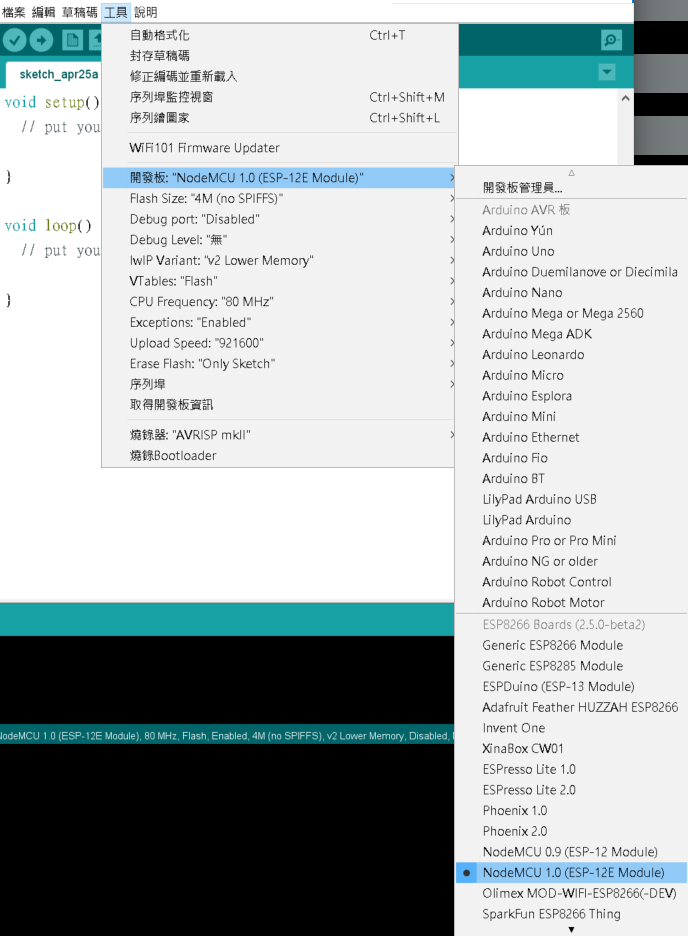

裝好了就是設定板子類型，原則上所有具有開發板的ESP-8266家族的晶片都可以設定：NodeMcu 1.0(ESP-12E Module)
上傳速率預設是用115200，請設為最高921600，不用擔心太快，若用115200燒4M 的Flash，會等到天荒地老的。
其中序列埠也記得要設定，記得除了Com1、Com2都不是，其它的就是。
三、程式初體驗

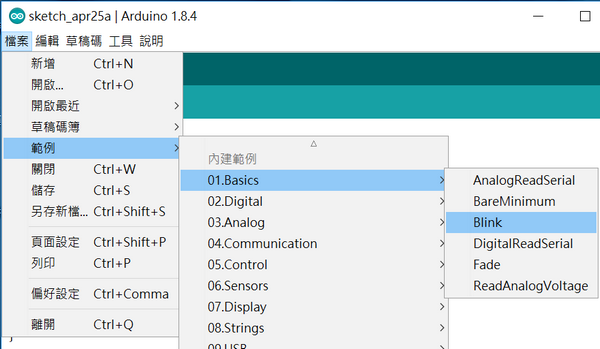

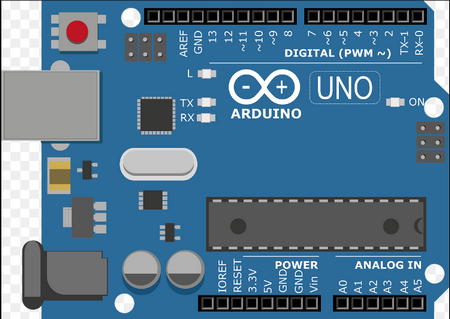

先把WeMos D1 Mini當成Arduino 板子來用，用Blink來測試板子的LED燈會不會一閃一閃。

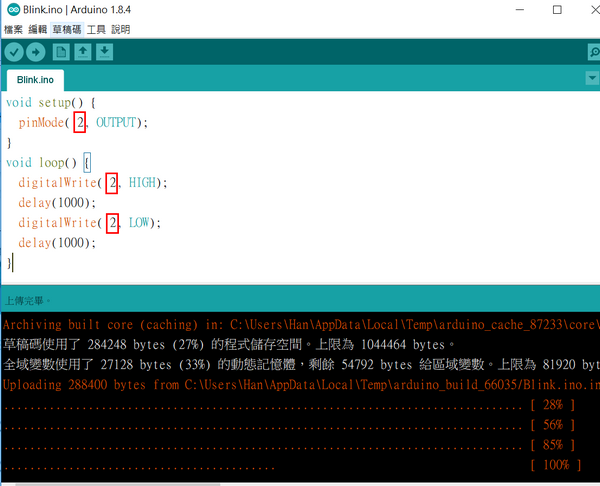

程式中的 LED_BUILTIN可改為2，不同於Arduino UNO板的內建LED是在D13，WeMos D1 Mini是內建在D2。
按上傳鍵後，看到...完成分比後就可看到板子一閃一閃的。
