物聯網(IoT)-藍芽萹_超音波

-
物聯網(IoT)-藍芽萹_超音波
萬物要連網，最簡單的設計的方式是使用藍芽控方式，但藍芽只能算半物聯，無法讓物件上internet，因此只能算是半物聯。
還好在藍芽4.2後有製定一些協定，讓物件也能上網，因此在智慧居家結合物聯，近來可算是大爆發的發展。
藍芽物聯網最簡單的發展模式：AA模式 (Arduino + AI2)，硬體採用Arduino UNO，行動載具軟體開發採用AI2(App Inventor 2)
硬體方面：
  1. 硬體：選擇UNO版，便宜又好用。
「arduino」的圖片搜尋結果
  1. 軟體：選擇熊貓 mBlock 3.4，下載：https://dl.makeblock.com/mBlock_win_V3.4.12.exe
mBlock3.4 支援一般的Arduino板，5.01版則支援他們自家出的Arduino 板子，且mBlock 3.4安裝後就包含Arduino IDE 1.65。
當然也可以使用Arduino IDE來開發，但對老師及學生都是折磨。

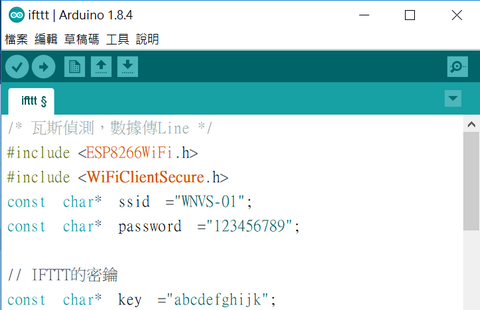

Arduino IDE 1.83版後，Serial.print()支援繁體中文。

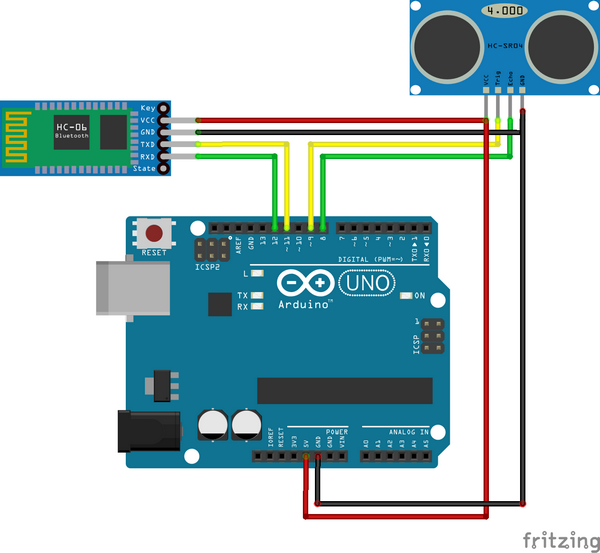

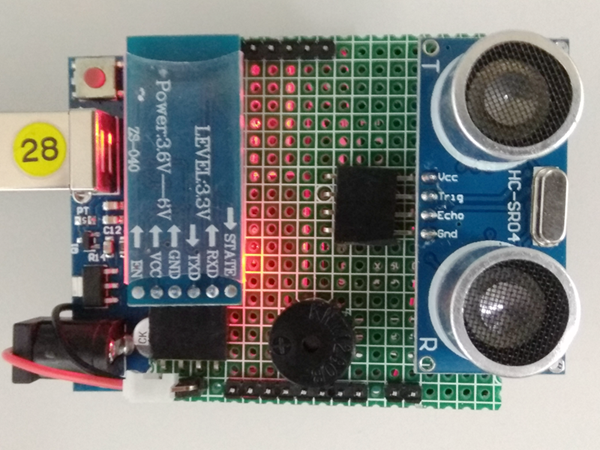

  1. 成品圖、電路圖

接腳
HC-06
Arduino

SR-04
Arduino
VCC
5V

VCC
5V
GND
GND

Trig
9
RXD
12

Echo
8
TXD
11

GND
GND


藍芽使用HC-06為4PIN，但傳輸率為9600bps。若是HC-05為6PIN，傳輸率為38400bps

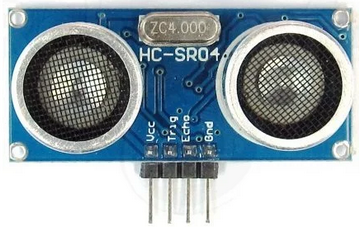

超音波使用SR-04為4pin元件
但也有3pin的超音波，它是發射、接收同一腳，較不建議。


  1. Arduino 程式

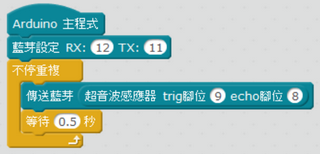

沒幾個積木就能讓UNO上的超音波資料傳上手機
程式寫完就準備燒錄(上傳)至UNO板了。
連接方面，設定為除了Com1、Com2外就是，因Com1~2是主機板本身的。
準備切換至Arduino 燒錄模式。

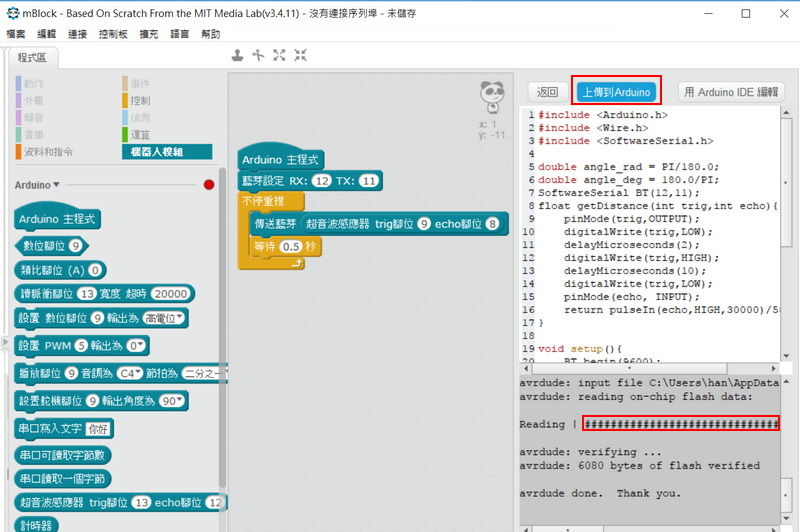

點選 上傳到Arduino 就開始燒錄了，右下方只要有出現三次#############，應該就是有燒錄成功了。



  1. AI2積木程式
手機App開發建議使用AI2，它是Google開發後，交由MIT維護，只要有Google帳號便能免費使用AI2來開發App。
首先使用Chrome來進入AI2，不能使用IE進入AI2。想當年微軟如何拐腳網景，現被Google相同對待，真是報應丫。

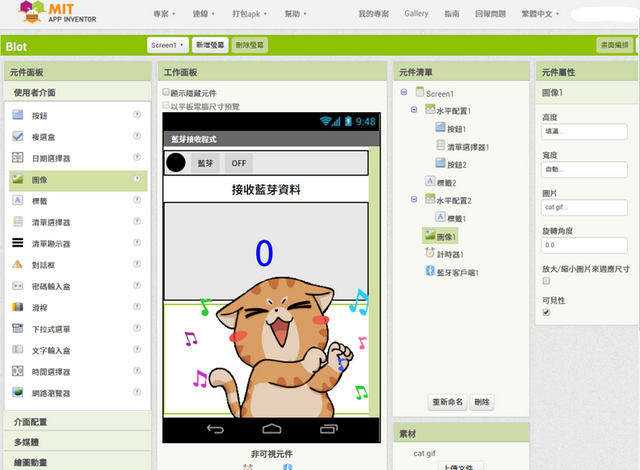

元件設計區

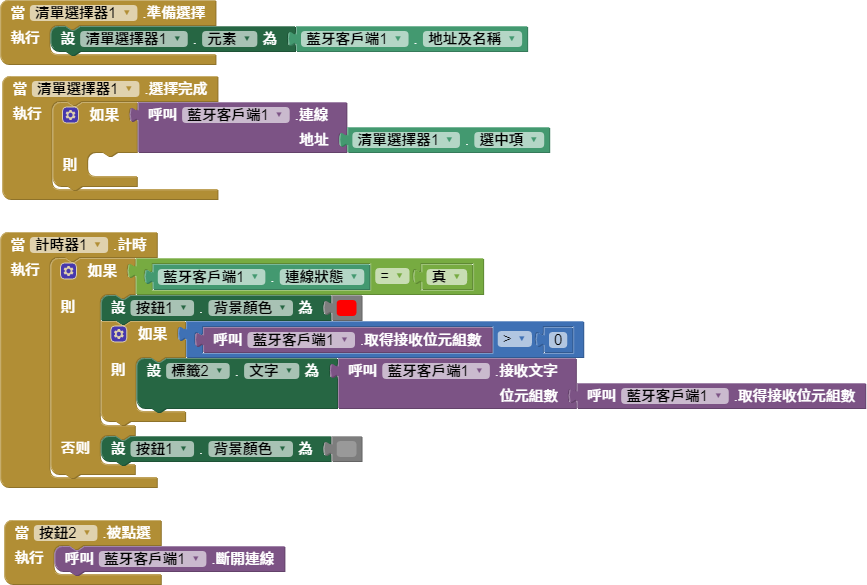

積木設計區
設計完成後可產生Qr-Code，下載至手機後安裝

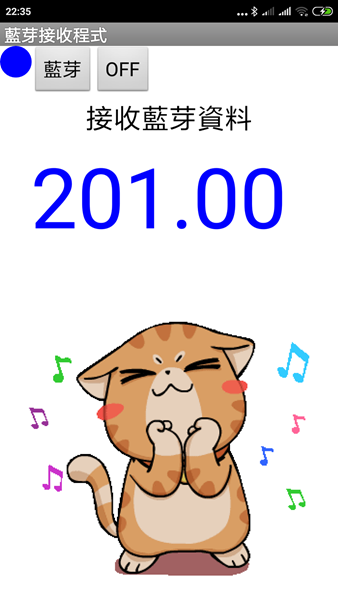

程式執行後，點藍芽選擇藍芽設備，連上就可接收UNO板子傳送的資料

藍芽接收程下載：BIoT.aia ，不過此範例程式沒有可愛的貓咪。
